CARRO DE COMBATE ALEMÁN MEDIO PANZERKAMPFWAGEN IV (Sd.Kfz. 161)

Pz iv repostando
La tripulación de este PzKpfw. IV Ausf. E en plenas labores de repostaje y mantenimiento antes de entrar en batalla.

Posiblemente el PzKpfw IV ha pasado a la historia como el icono más representativo de las fuerzas acorazadas germanas en la Segunda Guerra Mundial. Es sin duda el caballo de batalla de las Panzerdivisionen. Ya en la segunda mitad de 1934  (un año y medio tras la ascensión de HItler al poder) la Dirección de Armamentos de Alemania lanza a concurso el diseño de un prototipo de no más de 24 toneladas al que acuden firmas como Rheinmetall y Krupp, en primera instancia y luego, Daimler-Benz y M.A.N. Tras 18 meses de estudio y desarrollo, se concluye que el modelo de Krupp, denominado VK 2001 (K), es el más idóneo. Comienza a producirse en 1936 con un cañón “corto” para apoyo de infantería, ya con la denominación Panzerkampfwagen IV. Destaca por su amplio casco y torreta, fácil mantenimiento y resistencia. Al final del conflicto mundial superará al PzKpfw. III en cantidad de vehículos fabricados, totalizando 8.600 unidades.

El arma elegida para el nuevo blindado, el cañón Kampfwagenkanone 37 L/24 “corto” de 7,5 cm. está ideado para allanar el camino a la infantería contra posiciones fortificadas, pero no es especialmente apto para la lucha contra carro. Para la primera tarea emplea munición de alto explosivo. No obstante se les surtirá con un tipo de proyectil adicional perforante capaz de penetrar 43 mm. de blindaje a 700 metros, adecuado en los años 30, pero que demostrará sus limitaciones ya iniciada la contienda mundial.

Se diseñan muchas variantes (Ausführung) , desde la Ausf. A hasta la Ausf. J y multitud de modificaciones para roles diversos usando su chasis. El PzKpfw. Ausf. A tiene una coraza frontal de sólo 15 mm. pero en las versiones posteriores será de 30 mm. y en el Ausf. E, el primero de gran producción en serie, se dispondrá de una coraza frontal engrosada hasta los 50 mm. Pero el gran salto cualitativo se dará con la llegada del Ausf. F2. Tras las primeras experiencias de la campaña rusa, se le instalará un nuevo cañón “largo”, el  KwK 40 L/43 de 7,5 cm., con la nada desdeñable capacidad de penetración  de 77 mm. de coraza a 1.850 metros. Este es el armamento adecuado contra los modelos pesados soviéticos. La planta motriz está diseñada por la firma Maybach, que dependiendo de la variante ronda los 230-300 C.V., lo que le confiere una velocidad en carretera de 38-42 km/h.

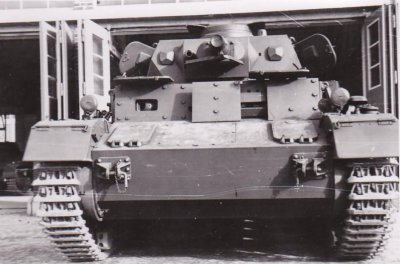

pz iv ausf e
PzKpfw. Ausf.E es la variante más numerosa en participar en la campaña de invasión de la URSS.

Pero al comienzo de la Operación Barbarroja el PzKpfw IV Ausf. E es aún la variante más numerosa en pisar suelo soviético. Aún así, en todas sus versiones, constituyen sólo el 10% del parque acorazado de Adolf Hitler. Como ejemplo, en el 3. Panzergruppe del general Hoth (Grupo de Ejércitos “Centro”), de un total de 1.048 blindados en plantilla en la víspera de la Operación Barbarroja, sólo 121 son PzKpfw. IV (gran contraste con los 507 PzKpfw 38(t)). Todos ellos son de cañón “corto”, que contra los carros de combate ligeros BT y T-26 se las arreglan bien. En el inventario de las unidades blindadas alemanas de junio de 1941, es el carro de combate más moderno y pesado de que se dispone. No obstante quedarán en inferioridad especialmente en la Operación Taifun (conquista de Moscú) cuando hagan frente a más y más asaltos masivos de T-34 y KV-1.

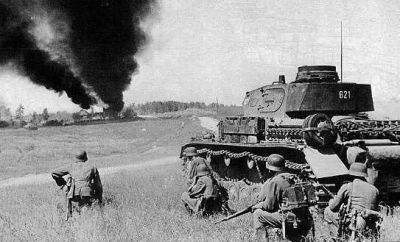

pz iv fuego cobertura
Este PzKpfw. IV ofrece fuego de cobertura a la infantería contra un objetivo no blindado. En esta labor el cañón “corto” de 7,5 cm. demuestra su máxima eficacia.

La principal ventaja de diseño con respecto a los tipos soviéticos, es su dotación de cinco hombres (uno o dos más tripulantes que sus adversarios): jefe de carro, artillero, cargador, radio-ametrallador y conductor. Esto ya de por sí, comparado con los cuatro del T-34, le posibilita efectuar una cadencia superior de tiro. Se estima que como media pueden realizar tres disparos por cada uno del T-34. No obstante, como es norma en los carros de combate germanos, el ancho de cadena, que en el caso del PzKpfw. IV es de 360 mm. (a partir del Ausf. F será de 400 mm.), es demasiado estrecho para el difícil terreno de la Unión Soviética y su casi inexistente red viaria, en especial cuando llega la estación lluvias.

¿Querrías conocer los detalles de esta y las demas operaciones?

¡Adquiere la obra cronológica Barbarroja 03:00h en edición de coleccionista!


Comprar Ahora Button

Sigue interesantes referencias también en Twitter @barbarroja0300h

Deja tu comentario abajo…


[English version]

BARBAROSSA’S MACHINES



GERMAN MEDIUM BATTLE TANK PANZERKAMPFWAGEN IV (Sd Kfz 161)

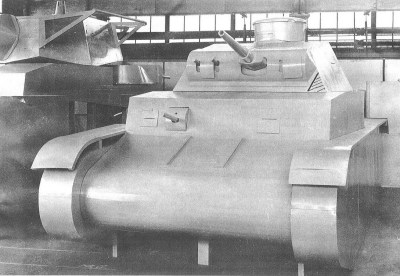

vk2001k
The Krupp design wins the contest for the development of a 24-ton armoured vehicle with the designation VK 2001 (K). Its initial KwK37 L/24 “short” 7.5 cm cannon will be a constant in the family saga until the Ausf. F2.

Possibly the PzKpfw. IV has become the most iconic symbol of the German armoured forces in World War II. It is undoubtedly the Panzerdivisionen workhorse. Already in 1934 (1.5 years after Hitler’s election as Сhancelor) the German Armaments Direction lauches a request to the industry for a 24-ton battle vehicle. Firms like Rheinmetall and Krupp will enter in the contest, followed shortly by Daimler-Benz and M.A.N. After 18 months of design and development the Krupp’s prototype, the VK 2001 (K),  is deemed as the most suitable one. Its production is therefore started in 1936, fitted with a “short” infantry support cannon with the new standard designation of Panzerkampfwagen IV. Its ample hull and turret are appreciated as well as its manteinability and durability. At the end of the world war it will surpass the Pzkpfw. III production, with 8,600 units delivered.

The 7.5 cm. “short” Kampfwagenkanone 37 L/24 is deviced to support the infantry against fortified battlefield positions, but it is not fully ideal for anti-tank purposes. For the former task uses HE (high explosive) ammo. However for the latter,  they are additionally supplied with armour piercing shells capable of penetrating 43 mm. at 700 metres. This, enough for the 30’s standards, will prove inadequate once the new world conflict starts.

pz iv ausf a 1938
PzKpfw. Ausf.A in 1938. Still very lightly armoured with a maximum of 15 mm. This will be improved in the next variants.

The type will see many variants (Ausführung) produced, from the Ausf. A to the Ausf. J and many sub-variants using its chassis. The PzKpfw. IV Ausf. A is lighly armoured with a 15 mm. plate, but later developments will see their armour thickened to 30 mm. The Ausf. E, the first mass produced series, will enjoy a frontal hull of 50 mm. But the greatest leap in the saga will come with the Ausf. F2, learning from the Russian battlefield, with its newer “long” barrel 7.5 cm. KwK 40 L/43 gun. It is capable to pierce 77 mm. at 6.000 feet! This is the adequate “punch” against the Soviet heavies. The powerplant is produced by Maybach, that will develop 230-300 H.P. regarding the different types. The speed on hardened surfaces ranges 38-42 km/h.

But at Barbarossa start the PzKpfw. IV Ausf. E is the most numerous type to march into Soviet soil. In spite of this and with all versions, they are just 10% of Hitler’s tanks. As an example, in the 3. Panzergruppe of General Hoth (Army Group “Centre”) out of 1,048 tanks on the eve of Operation Barbarossa, just 121 are PzKpfw. IV (in great contrast with 507 PzKpfw 38(t)). All of them are fitted with the aforementioned “short” gun, capable against the BT’s and T-26’s. But when Operation Taifun commences (capture of Moscow) it will be outgunned by massive T-34 and KV-1 assaults.

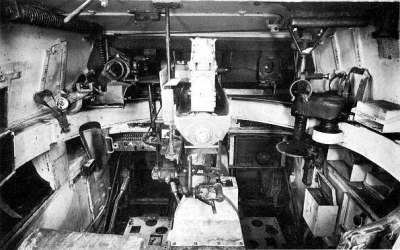

pziv turret
The picture shows the commander’s perspective inside the turret of this PzKpfw. IV. To his left sits the gunner, while on the right sits the loader. In the far bottom left operates de driver and opposite him the radio-machine gunner.

Its main advantage in relation to the Soviet types resides in its 5-man crew (1 or 2 more than its adversaries): Tank commander, gunner, loader, machine-gunner/radio and driver. If we compare this fact with the 4-crew T-34’s gives it the edge of a superior fire rate. As an average a trained crew can fire 3 times per every round of a T-34. Nevertheless, as a standard in all German tanks, the track width, in the case of the PzKpfw. IV of 360 mm. (after the Ausf. F, 400 mm.), it proves too narrow for the Soviet Union unprepared terrain, especially due to its almost non-existant road network in the rainy season.
